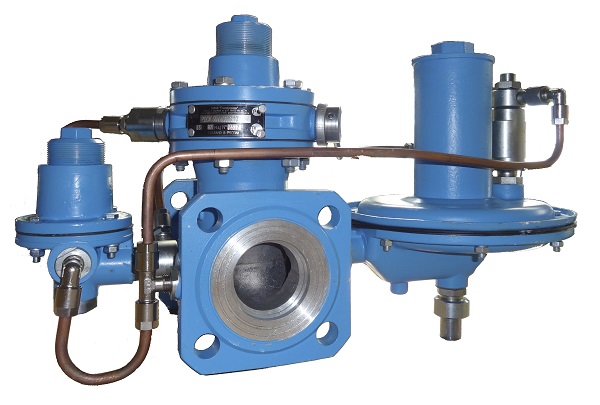

Регулятор давления газа РДСК-50/400

Технические характеристики РДСК-50/400

  РДСК-50/400
Регулируемая среда природный газ по ГОСТ 5542-87
Максимальное входное давление, МПа 1,2
Номинальное выходное давление, кПа 50–200
Зона неравномерности (пропорциональности) регулирования, % ±10
Пропускная способность м³/ч см. таблицу ниже
Диапазон настройки сбросного клапана, МПа 0,0115–0,0575
Диапазон настройки автоматического отключения подачи газа:
при повышении выходногодавления, кПа 62,5–270
при понижении выходного давления, кПа 0,6–12
при понижении входного давления, МПа 0,01–0,015
Габаритные размеры, мм, не более:
длина 496
ширина 231
высота 330
Присоединительные размеры:
Ду, мм 50
соединение фланцевое по ГОСТ 12815-80
строительная длина, мм 180
Масса, кг, не более 12

Пропускная способность регуляторов в зависимости от входного давления

Входное давление, МПа Пропускная способность, м³/ч, не менее
Диаметр седла, мм
10 14
0,1 110 220
0,3 225 450
0,6 335 670
0,9 500 1000
1,2 670 1340

Устройство и принцип работы РДСК-50/400

Подаваемый к регулятору газ среднего или высокого давления проходит через входной штуцер, клапан 11 и, проходя через щель между рабочим клапаном 10 и седлом 9, редуцируется до среднего давления и по выходному патрубку поступает к потребителю. Импульс от выходного давления подается одновременно в подмембранную полость 18 регулятора и через штуцер 33 в подмембранную полость 34 импульсного реле. Через штуцер 35 и обратный клапан 25 полость 34 сообщается с камерой 17 отключающего устройства. Камера 36 импульсного реле постоянно находится под воздействием входного давления, подаваемого из камеры 37 крестовины 8. В случае повышения выходного давления газа сверх заданного мембрана 19 поднимается и полностью выходит из соприкосновения с соплом 20. При этом газ поступает в полость 17 и совместно с пружиной 21 перекрывает вход газа в регулятор. Импульсное реле при повышении давления в газопроводе выполняет функции участка импульсного трубопровода. Если давление на выходе понизится до 0,6–12 кПа, такое же давление образуется в полости 34 импульсного реле. Под воздействием пружины 31 мембрана опускается и клапан 30 открывается. Входное давление из камеры 36 поступает в полость, а из нее через штуцер 35 в камеру 17 отключающего устройства, которое срабатывает так же, как и при повышении выходного давления.

Пуск регулятора в работу производится вручную после устранения причин, вызвавших срабатывание автоматического отключающего устройства подачи газа. Для этого необходимо отвернуть пусковую пробку 22, при этом газ, находящийся между мембранами 14 и 19, выйдет в атмосферу, входное давление, преодолевая усилие пружины 21, переместит мембрану клапана вверх до упора, отсечной клапан 11 откроется, а отверстие в сопле 20 закроется клапаном 23 мембраны 19. Таким образом газ поступит в регулятор.

Внимание! Предприятие ООО «Газовик-Комплект» оставляет за собой право менять конструкцию газорегуляторных пунктов.
